随着全球能源结构的转型和绿色经济的发展，可再生能源的利用和储能技术的进步成为了推动能源革命的关键因素。在这一背景下，双向电池充电器作为连接可再生能源、储能系统与电网的重要纽带，其市场需求日益增长。双向电池充电器不仅能够实现电能的高效转换和存储，还能通过智能调度优化能源利用，提高电网的稳定性和可靠性。特别是在电动汽车、工业储能、智能微电网等领域，双向电池充电器的应用前景广阔。
然而，传统的双向电池充电器在效率、可靠性、成本等方面仍存在诸多挑战。今天中国出海半导体网为你推荐一款11kW双向电池充电器方案，该方案基于意法半导体（ST）的先进产品，由大联大友尚集团推出，可满足市场对高效、可靠、经济的双向电池充电器的需求。凭借其卓越的性能和创新的技术，该方案为用户提供了全新的能源解决方案，助力实现绿色、智能、高效的能源管理。
产品特性（亮点）
- 高整合度的ACEPACK DMT-32电源模组：该模组集成了先进的功率器件和电路设计，使得整个充电器方案的体积更小、重量更轻，同时提高了功率密度和系统可靠性。这种高度整合的电源模组设计，不仅简化了系统的组装和维护，还为用户节省了空间和成本。
- 高频操作：方案中的PFC级工作频率为70kHz，DC-DC级在DAB拓扑中以固定的100kHz开关频率工作，在CLLC拓扑中则可在82kHz至235kHz之间调整开关频率。高频操作有助于减轻充电器的重量和尺寸，减少电磁干扰，提高系统的响应速度和动态性能。
- 双向能力：该方案支持双向能量转换，既可以将电网的交流电转换为直流电为电池充电，也可以将电池的直流电逆变为交流电回馈电网。这种双向能力使得充电器在电动汽车充电站、工业储能系统等应用场景中具有更高的灵活性和实用性，能够实现能源的高效利用和电网的智能调度。
- 通过增强的调变管理技术实现DAB软切换行为：在DAB拓扑中，通过先进的调变管理技术，实现了软切换行为，有效降低了开关损耗和电磁干扰，提高了系统的效率和可靠性。
- 峰值效率：大于96%：在软、硬件的协同创新下，本方案的系统峰值效率超过96%，实现了能源利用与成本控制的双重优化。高效率不仅减少了能源的损耗，降低了运营成本，还减少了对环境的影响，符合绿色能源的发展趋势。

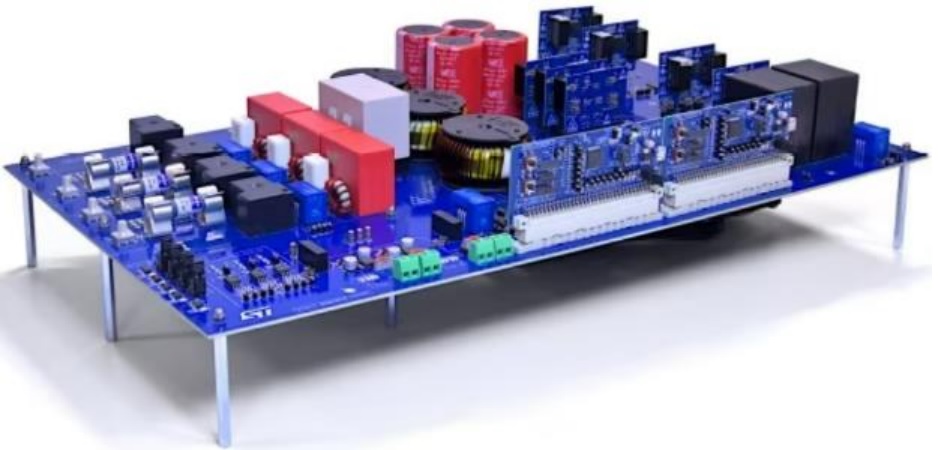

图：大联大友尚基于ST产品的11kW双向电池充电器方案的展示板图
技术规格
- PFC级：
- 三相、二电平双向AC-DC功率转换器
- 额定标称交流电压：50Hz时为400Vac
- 额定标称直流电压：800Vdc
- 标称功率：11kW
- 整流器模式：功率因数（PF）>0.99，浪涌电流控制和软启动
- 逆变器模式：有功和无功功率控制集成并网解决方案
- DC-DC级：
- 双有源桥（DAB）/CLLC功率转换器
- 标称直流输入电压：800V
- 标称直流输出电压：550V至850V
- DAB开关频率：100kHz
- CLLC开关频率范围：82kHz至235kHz

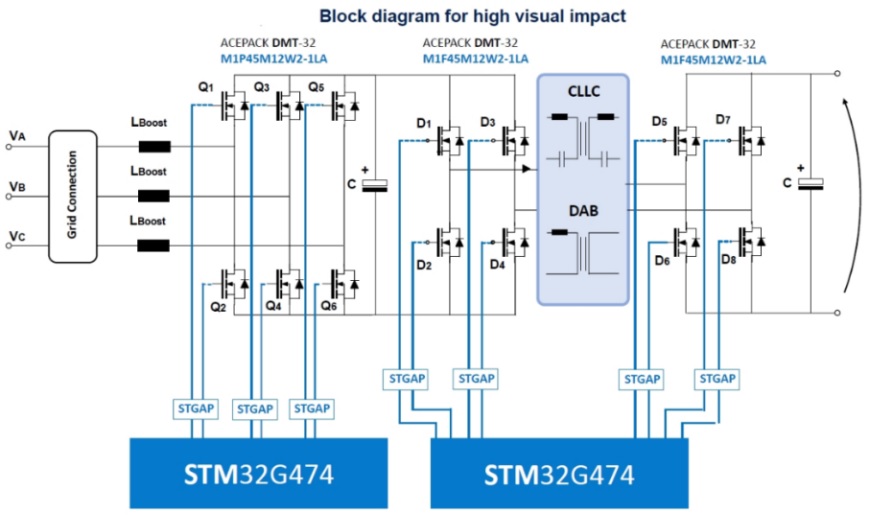

图：大联大友尚基于ST产品的11kW双向电池充电器方案的方块图
应用场景
- 电动汽车充电站：在电动汽车充电站中，该双向电池充电器方案可以实现高效的能量转换，为电动汽车提供快速、可靠的充电服务。同时，其双向能力还可以在电动汽车电池充满电后，将多余的电能回馈电网，实现能源的高效利用和电网的智能调度，缓解电网负荷压力。
图：大联大友尚基于ST产品的11kW双向电池充电器方案的场景应用图
- 工业储能系统：在工业储能系统中，该方案可以将电网的电能高效地存储在电池中，同时在需要时将电能释放回电网，实现能源的平衡和优化。其高效率和高可靠性保证了储能系统的稳定运行和高效管理，降低了企业的运营成本，提高了能源利用效率。
- 智能微电网：在智能微电网中，该双向电池充电器方案可以作为重要的能量转换设备，实现微电网与大电网之间的高效能量交换。其双向能力和高效率使得微电网能够灵活地响应电网的需求，实现能源的优化配置和智能调度，提高微电网的稳定性和可靠性。
- 应急备用电源：在应急备用电源系统中，该方案可以在正常供电中断时，迅速将电池中的电能转换为交流电，为关键设备提供持续、稳定的电力供应。其高效率和高可靠性保证了应急备用电源系统的稳定运行，确保了关键设备的正常工作，提高了系统的应急响应能力。
