在半导体制造和纳米技术领域，光刻技术一直是推动行业发展的关键力量。近年来，电子束光刻（EBL）技术以其极高的分辨率和精度，逐渐成为备受瞩目的焦点。本文将深入探讨电子束光刻近年来的发展状况、应用领域以及与其他光刻技术的对比。
一、电子束光刻的发展现状
近年来，电子束光刻技术取得了显著的进步，市场规模持续增长。据预测，到2030年，中国电子束光刻市场规模将占全球25%以上。2025年中国EBL设备市场规模预计将突破5.2亿美元，占全球市场的13.7%，到2030年这一比例有望提升至19%。这一增长趋势不仅反映了市场对高精度光刻技术的需求，也展示了电子束光刻技术在多个领域的广泛应用前景。
技术进步方面，多光束并行写入技术的商业化应用显著提升了生产效率。2025年主流EBL设备吞吐量预计达到8片/小时（12英寸晶圆），较传统单束设备提升300%。此外，氮化镓衬底电子散射抑制技术的突破使EBL在宽禁带半导体领域的加工精度提升至0.8nm。这些技术突破不仅提高了生产效率，还进一步拓展了电子束光刻的应用范围。
政策支持也为电子束光刻技术的发展提供了强大动力。在“十四五”国家半导体装备专项规划中，EBL被列为“卡脖子”技术攻关重点，2025年中央及地方财政配套资金规模超45亿元。这一政策扶持不仅有助于加速技术研发，还促进了产业的快速发展。
在产能布局方面，苏州、合肥等地已形成EBL设备产业集群，2025年本土企业年产能突破80台套，可满足国内70%的中端市场需求。国产化替代也在加速推进，国内企业如上海微电子、中科科仪在功率器件、MEMS传感器等细分市场实现了50%的国产设备替代率。2025年电子枪、激光干涉仪等核心部件自给率有望达50%，这将进一步降低对进口设备的依赖，提升国内产业的自主可控能力。

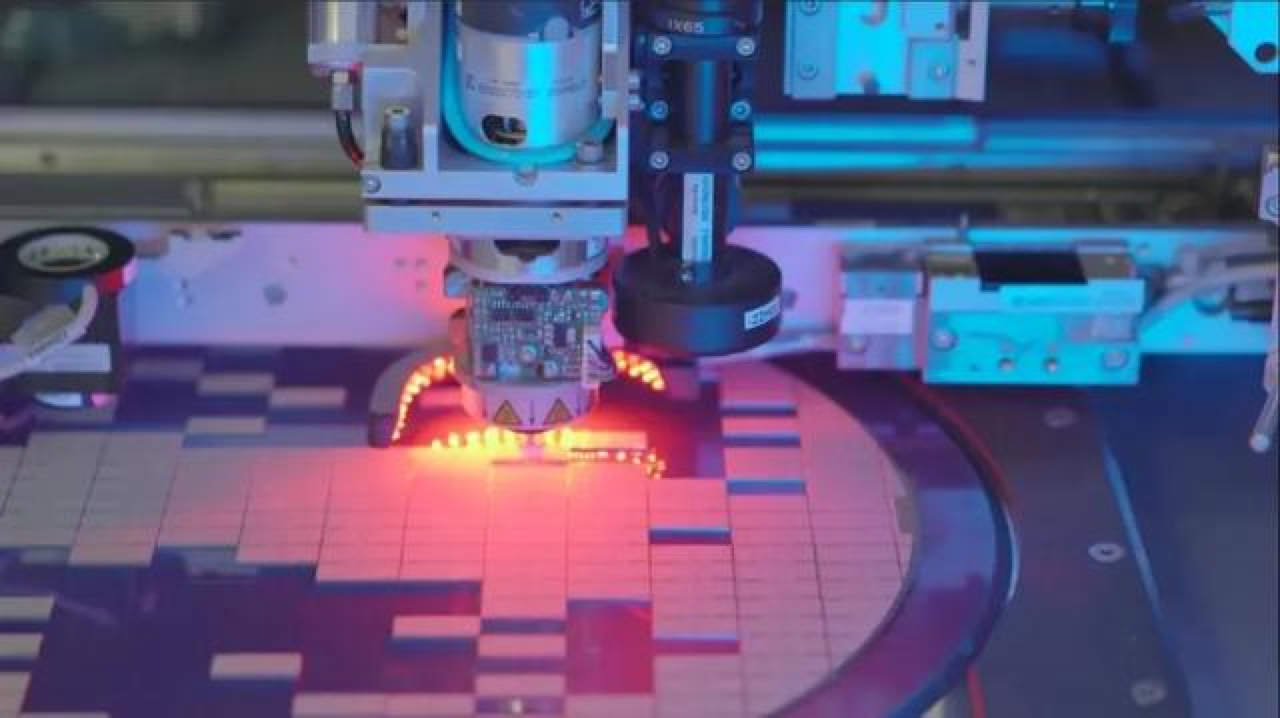

图：电子束光刻：高精度光刻技术的崛起与突破
二、电子束光刻的应用领域
电子束光刻的应用领域不断拓展，从传统的半导体制造到生物医疗、量子计算等新兴领域，展现了其强大的技术潜力。
（一）半导体制造
在半导体制造领域，电子束光刻主要用于制造高精度的集成电路、芯片等。特别是在3nm以下制程产线中，EBL设备采购预算占比已达光刻环节总投入的19%。随着半导体制造技术向更小的制程发展，电子束光刻的高精度优势将更加凸显。
（二）生物医疗
在生物医疗领域，电子束光刻可用于制造生物芯片、药物递送系统等。例如，用于药物递送系统的可溶解微针阵列已开始采用EBL+封装一体化工艺。这种高精度的加工技术能够显著提高药物递送的效率和准确性，为生物医疗领域带来了新的发展机遇。
（三）量子计算
量子计算是当前科技领域的前沿方向之一，电子束光刻在其中也发挥了重要作用。它用于加工量子计算芯片的约瑟夫森结等关键部件，为量子计算技术的发展提供了重要的技术支持。
（四）显示面板
在显示面板领域，电子束光刻可用于制造AR微显示器的纳米结构。随着AR技术的不断发展，对显示面板的精度和性能要求越来越高，电子束光刻技术在这一领域的应用前景广阔。
（五）光子集成电路
光子集成电路是未来通信和计算技术的重要发展方向，电子束光刻在其中的应用也日益广泛。它用于制造光子集成电路等光子器件，能够显著提高光子器件的性能和集成度。
（六）MEMS传感器
在MEMS传感器领域，电子束光刻技术可用于制造高精度的传感器部件。随着物联网和智能设备的普及，对MEMS传感器的需求不断增加，电子束光刻技术的应用将有助于提升传感器的性能和可靠性。
三、电子束光刻与其他光刻技术的对比
（一）与极紫外光刻（EUV）对比
极紫外光刻（EUV）是目前最先进的光学光刻技术之一，广泛应用于大规模集成电路制造。与EUV相比，电子束光刻在分辨率方面具有显著优势。EBL的极限分辨率可达2nm以下，而EUV光刻目前的分辨率在5nm左右。然而，在生产效率方面，EUV光刻的生产效率相对较高，适合大规模量产；EBL在多光束并行写入技术应用后，生产效率有显著提升，但与EUV相比仍有差距。
从成本角度来看，EUV光刻设备成本极高，且需要复杂的光刻胶和掩模技术；EBL设备成本相对较低，但在定制化芯片、小批量生产场景具有成本优势。在应用领域方面，EUV主要用于大规模集成电路制造；EBL则在半导体制造中主要用于掩模版制作以及一些高精度、小批量的芯片制造。
（二）与光学光刻对比
光学光刻是目前应用最广泛的光刻技术，广泛应用于大规模集成电路制造。与光学光刻相比，电子束光刻的分辨率远高于光学光刻，能够实现纳米级甚至亚纳米级的加工精度。然而，在生产效率方面，光学光刻的生产效率较高，适合大规模生产；EBL的生产效率较低，但随着技术进步有所提升。
从成本角度来看，光学光刻设备成本相对较低，且技术成熟度高；EBL设备成本较高，但在一些高精度应用中具有不可替代性。在应用领域方面，光学光刻广泛应用于大规模集成电路制造；EBL则在一些需要高精度加工的领域，如量子计算、生物医疗等有独特优势。
四、结论
电子束光刻技术近年来取得了显著的发展，市场规模持续增长，技术进步显著，应用领域不断拓展。与极紫外光刻和光学光刻相比，电子束光刻在分辨率和高精度加工方面具有独特优势，尽管在生产效率和成本方面仍有提升空间，但其在半导体制造、生物医疗、量子计算等领域的应用前景广阔。随着技术的不断进步和市场的进一步拓展，电子束光刻有望在未来的纳米技术领域发挥更加重要的作用。
