在现代半导体产业中，随着数据处理需求的急剧增加，传统电子器件的物理限制逐渐显现，寻找替代性技术的呼声越来越高。在此背景下，硅光子技术（Silicon Photonics）成为了一个备受关注的领域，它将光学通信与硅基半导体技术相结合，为解决高速数据传输的瓶颈问题提供了可能性。中国出海半导体网将在本文中尝试深入探讨硅光子技术的发展、其在半导体行业中的应用前景以及面临的挑战。
一、硅光子技术概述
硅光子技术是一种将光子学器件集成在硅基片上的技术，利用光信号代替电子信号进行数据传输。传统的电子器件依赖电信号在导体中的传输，这种方式在长距离传输时会受到电阻和电容的限制，导致信号衰减和能量损耗。相比之下，光信号在光纤或硅基波导中传输时几乎没有损耗，能够实现高带宽、低延迟的高速数据传输。

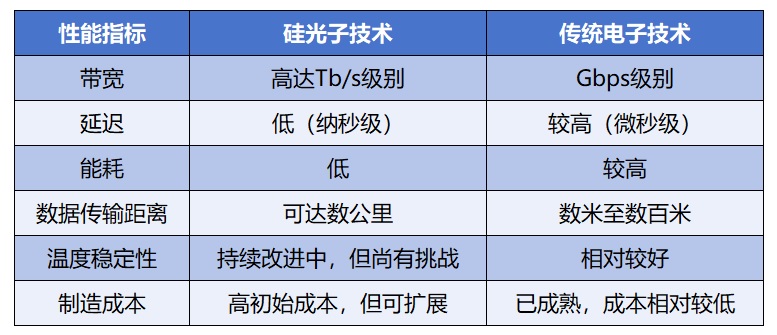

图：硅光子技术与传统电子技术的比较
硅光子的核心原理是将硅作为光学材料，并利用其在红外波段下的透明性，使光信号能够在硅基波导中自由传输。由于硅是半导体产业的基础材料，硅光子技术可以与现有的半导体制造工艺（如CMOS工艺）兼容，极大降低了制造成本。
二、硅光子技术的关键组件
硅光子芯片由多个光学器件组成，每一个组件在光信号的产生、传输、调制和检测中都扮演着关键角色。以下是硅光子技术中的主要组件：
1. 光源（Laser）
硅材料本身并不是理想的光源材料，因为硅的间接带隙结构限制了其光发射效率。因此，通常需要外部光源（如集成的激光器）来生成光信号。这种光源通常使用III-V族半导体材料，如砷化镓（GaAs）或磷化铟（InP）制成，并通过键合或集成到硅芯片上。
2. 光调制器（Modulator）
光调制器用于将电信号转换为光信号。当前常用的调制技术包括电光调制（如马赫-曾德尔调制器）和热光调制。电光调制器的优点是速度快，适用于高速数据传输场景。
3. 波导（Waveguide）
硅基波导是硅光子技术的核心，它负责引导光信号在芯片内部传输。硅在近红外波长（例如1550nm）下具有较低的吸收率，这使得它成为光信号传输的理想材料。
4. 光探测器（Photodetector）
光探测器的作用是将光信号转换为电信号。在硅光子芯片中，常使用锗（Ge）作为光探测器材料，因为它能够有效地吸收红外光信号，并产生电流响应。
5. 光分离器和耦合器
光分离器用于将一束光分成多束，或者将多束光合并为一束。耦合器则负责将光信号耦合到波导中，或者将波导中的光信号耦合回光纤。

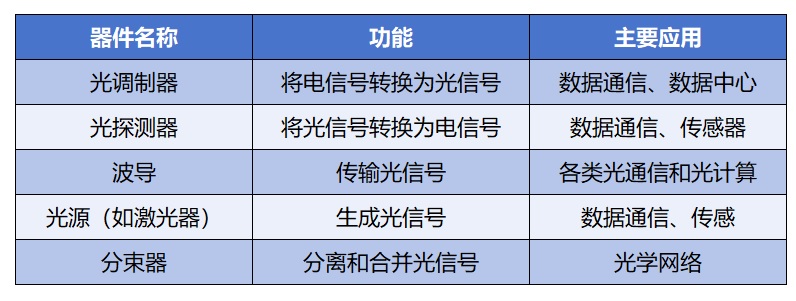

图：硅光子技术的关键器件及其功能
三、硅光子技术的应用场景
硅光子技术在多个领域展现出了巨大的潜力，尤其是在数据中心、5G通信、传感和高性能计算等方面。
1. 数据中心
随着云计算和大数据的兴起，数据中心对带宽和能效的需求不断增长。传统的数据中心架构主要依赖铜缆进行数据传输，然而，随着数据量的增长，铜缆的能效和带宽已无法满足需求。硅光子技术提供了一种更高效的解决方案，能够显著提高数据传输速率，同时降低能耗。目前，全球多个大型数据中心运营商已开始引入基于硅光子的光互连技术，用于服务器之间的高速数据传输。
2. 5G通信
5G网络的高速、低延迟和大连接特性，使其对光纤通信的依赖显著增加。尤其是在基站与核心网络之间的回传链路中，光纤通信已成为必需。硅光子技术的高带宽和低延迟特性，使其在5G网络的基础设施中扮演着重要角色。此外，硅光子技术还可以用于毫米波信号的生成与调制，从而进一步推动5G网络的性能提升。
3. 高性能计算（HPC）
在高性能计算领域，数据传输的瓶颈往往限制了系统的整体性能。硅光子技术能够在处理器、内存和存储设备之间实现高速低延迟的光互连，打破传统电子互连的限制，提升计算效率。未来，随着量子计算和超级计算的发展，硅光子技术有望成为HPC系统中的核心技术之一。
4. 传感与医疗
硅光子技术还广泛应用于光学传感器和医疗设备中。例如，在光学相干断层扫描（OCT）设备中，硅光子芯片可以实现高分辨率的成像。此外，硅光子技术还可以用于环境传感、化学分析和生物医学检测等领域。
