随着电子产品向小型化、高性能、高可靠性方向发展，微电子封装技术也面临着越来越高的要求。芯片粘接作为封装工艺中的关键一环，直接影响着产品的性能和寿命。传统的芯片粘接技术主要采用热压或环氧树脂固化等方式，而在近些年，UV增强型芯片粘接技术以其独特的优势逐渐崭露头角。
UV增强型芯片粘接技术原理
UV增强型芯片粘接技术是指利用紫外线照射的方式使光敏胶迅速固化，从而将芯片与基板牢固粘接在一起。与传统的热压或环氧树脂固化方式相比，UV固化具有以下优点：
快速固化： UV光照射后，光敏胶几乎瞬间固化，大大缩短了生产周期。
低温固化： UV固化过程不需要高温，避免了热应力对器件的损伤，尤其适用于对温度敏感的器件。
定位精度高： 由于固化速度快，可以实现芯片的高精度定位。
环保： UV固化过程无溶剂挥发，对环境友好。
技术优势及应用
UV增强型芯片粘接技术相较于传统技术，具有以下优势：
提高生产效率：快速固化特性使得生产周期大幅缩短，提高了生产效率。
改善产品质量：高精度定位、低温固化等特点，有效提高了产品的可靠性。
扩大应用范围：适用于各种材料和器件的粘接，满足了不同电子产品的需求。
降低生产成本：缩短生产周期、提高良品率，从而降低了生产成本。

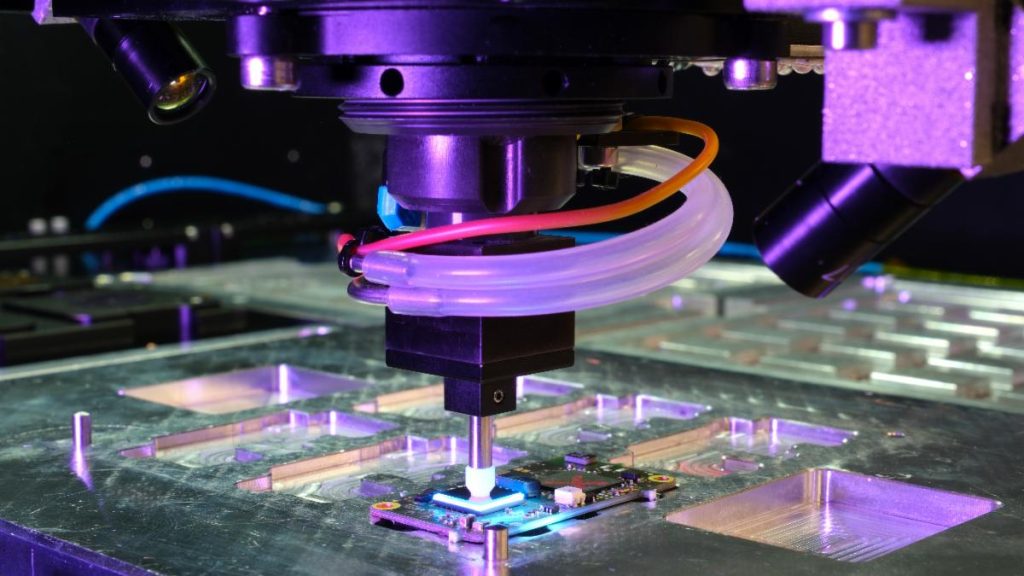

图：UV增强型芯片粘接技术：微电子封装的新突破
UV增强型芯片粘接技术在以下领域具有广泛的应用前景：
汽车电子：汽车电子产品对可靠性要求极高，UV固化技术能够提供更可靠的连接。
医疗器械：医疗器械对材料的生物相容性要求较高，UV固化技术可以满足这一需求。
航空航天：航空航天产品对轻量化和高可靠性要求极高，UV固化技术可以提供更轻质、更可靠的解决方案。
消费电子：手机、平板电脑等消费电子产品对小型化和快速更新换代要求较高，UV固化技术可以满足这一需求。
技术发展趋势
随着微电子封装技术的发展，UV增强型芯片粘接技术也将不断完善。未来的发展趋势主要包括：
新型光敏胶材料的开发：开发具有更高性能、更宽光谱响应范围的光敏胶材料，以满足不同应用的需求。
UV固化设备的升级：开发更高功率、更均匀的UV光源，提高固化效率和质量。
自动化程度的提高：通过自动化设备和智能控制系统，实现生产过程的自动化和智能化。
与其他技术的结合：将UV固化技术与其他先进封装技术相结合，实现更复杂、更精密的封装。
结语
UV增强型芯片粘接技术作为一种新型的封装技术，凭借其独特的优势和广阔的应用前景，正在逐渐成为微电子封装领域的主流技术。随着技术的不断进步，UV增强型芯片粘接技术必将在推动电子产品向小型化、高性能、高可靠性方向发展中发挥越来越重要的作用。
