在航天、核电、高能粒子探测等极端环境应用中，电子器件面临严苛的辐照挑战。传统硅器件在强辐照场中容易出现功能失效甚至永久损坏，亟需替代性更强的材料体系。随着碳化硅（SiC）作为第三代半导体材料的成熟应用，其在抗辐照场景中的出色表现引发了全球范围的高度关注。本文中，中国出海半导体网将从碳化硅材料的基本物理机制入手，剖析其抗辐照能力的技术原理、测试研究进展，并探讨其在极端环境下的应用前景与国产化机遇。
一、抗辐照电子器件的战略意义
在太空轨道、近地卫星、深空探测任务中，电子器件将长期暴露于高强度的质子、电子、重离子等宇宙射线中。而在核反应堆控制系统、高能粒子对撞实验装置（如CERN）中，中子和γ射线同样对电子器件构成严重威胁。这些辐射会造成器件参数漂移、击穿、软错误甚至永久失效。
因此，具备抗辐照能力的电子器件不仅是航天与核能工程的关键支撑，也关系到任务安全与国家战略工程的稳定运行。在这种背景下，具有更高耐辐射性能的材料体系正在逐步取代传统硅器件，其中碳化硅正崭露头角。
二、碳化硅材料特性与抗辐照机
碳化硅（SiC）是一种宽禁带半导体材料，其禁带宽度约为3.26 eV（4H-SiC），远高于硅（1.12 eV）。这一物理特性赋予了其更高的抗热性和耐电压击穿能力，此外，也带来了优异的抗辐照性能。究其根本，碳与硅之间的共价键能约4.5 eV，是硅材料的两倍以上，这使其原子结构在受到高能粒子撞击时更不容易发生位移损伤。
辐射对半导体材料的影响主要体现在两方面：
* 电离效应：高能粒子激发出电子-空穴对，引发器件阈值漂移、漏电流上升。
* 非电离能损伤（NIEL）：粒子撞击晶格原子，造成位错与空位，影响载流子迁移率和寿命。
相比硅器件，碳化硅在上述两种效应面前表现出更强的抑制能力。例如，SiC器件在辐照后其主要电参数（如阈值电压、开关性能）变化幅度远小于Si器件，软错误率也更低，这正是其适用于太空与核能领域的物理基础。
图：碳化硅器件抗辐照能力的技术解析和产业分析
三、碳化硅器件抗辐照研究进展
近年来，国内外诸多机构对碳化硅器件进行了系统的辐照测试。美国NASA与Air Force Research Laboratory（AFRL）早在2015年便对1200V SiC MOSFET进行了γ射线与质子束照射测试，结果显示在10^12 rad(Si)级别的累积剂量下，器件依然保持功能稳定，门极电压漂移低于10%。
欧洲航天局（ESA）也开展了多轮辐照试验，验证了SiC JFET与PIN二极管在高能电子与重离子环境下的可靠性。更重要的是，部分SiC器件在辐照后的自恢复能力表现出较强的潜力，体现出其在“可回收深空电子平台”中的实际价值。
国内方面，中科院微电子研究所、中国原子能科学研究院也在SiC器件辐照研究方面取得进展。如2022年发布的研究显示，国产1200V SiC MOSFET在10^13 n/cm²快中子照射后仍保持正常开关能力，仅门漏电流略有上升。这显示出国产器件在关键指标上已逐步接近国际先进水平。

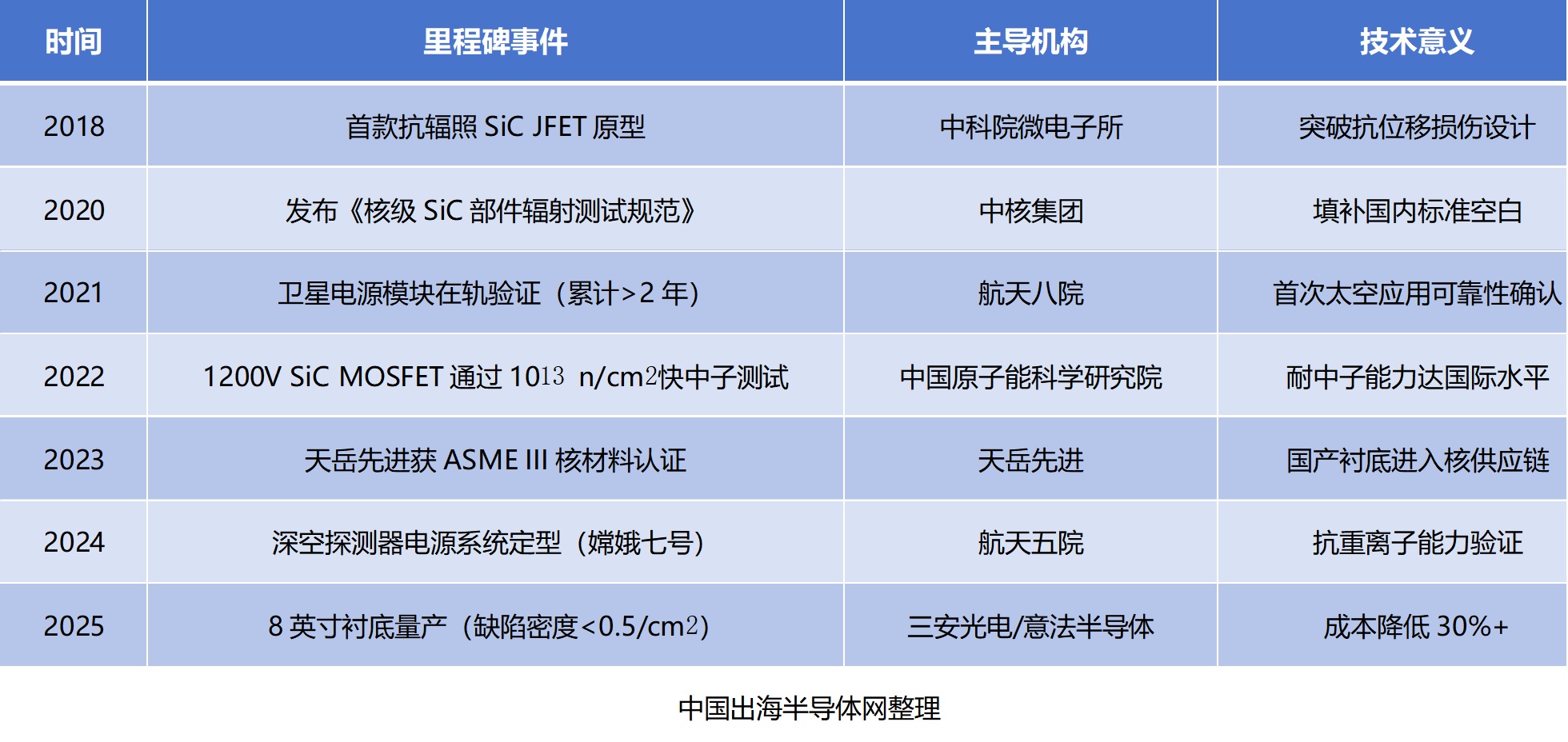

图：国产SiC抗辐照器件研发里程碑（2018–2025）
四、关键应用场景与落地挑战
碳化硅器件的抗辐照特性使其在以下领域展现巨大潜力：
* 航天器电源系统：包括电源变换模块、姿态控制电路等，在高能离子环境下仍需稳定运行；
* 深空探测与行星着陆器：面对远地轨道或月球背面，需耐受极端温度与辐射；
* 核反应堆仪控系统：控制电子需要在高剂量中子环境中保持长期运行；
* 高能粒子探测实验：如粒子对撞机、同步辐射装置内的信号前端读取电路。
然而，碳化硅器件要实现大规模工程应用仍面临数项挑战：
* 制造一致性难题：晶圆缺陷密度对辐照后性能稳定性影响显著；
* 标准体系不完善：目前国际上缺乏统一的SiC器件抗辐照评价规范；
* 成本问题：碳化硅衬底与器件仍处于相对高价位，影响在低成本项目中的渗透。
五、国产碳化硅抗辐照器件的产业布局
在国家“十四五”重大专项支持下，国内对SiC材料与器件的抗辐照能力研发投入持续加码。
* 中科院微电子所牵头的抗辐照功率器件项目已完成多个功率等级的MOSFET与二极管器件验证；
* 天岳先进、天科合达、三安光电等企业在功率器件领域的技术积累为抗辐照应用提供了器件基础；
* 航天五院、中核集团等终端用户单位已开始小批量测试国产SiC器件在卫星与核工程中的性能表现。
未来，国产SiC器件若能借助“高辐照耐受”这一技术差异化优势，将有望在国际航天与核工程装备市场打开出口窗口。
六、结语与展望
碳化硅不仅是新能源汽车与工业电源的“明星材料”，在抗辐照领域同样具备不可替代的战略价值。其物理特性决定了其在极端环境下的优越表现，逐步改变以往对硅材料性能极限的认知。
随着抗辐照SiC器件的持续优化、国内标准体系的建立，以及供应链本地化的不断推进，我们有理由相信，碳化硅将在更高辐照、更复杂环境中，担当起未来核心任务电子系统的“基石角色”。未来十年，它将是半导体材料技术攀登“高峰”的关键路径之一。
