在全球半导体产业的激烈竞争中，中国科学家在下一代芯片技术领域取得了重大突破。北京大学电子学院碳基电子学研究中心的彭练矛-张志勇团队成功研发出世界首个基于碳纳米管的张量处理器芯片（TPU），这一成果不仅展示了中国在高科技领域的创新能力，也为人工智能时代对高性能、高能效芯片的需求提供了可能的解决方案。
技术创新：碳纳米管张量处理器的性能优势
该芯片由3000个碳纳米管场效应晶体管组成，采用了新型器件工艺和脉动阵列架构，能够高效执行卷积运算和矩阵乘法。实验结果表明，基于该TPU的五层卷积神经网络在功耗仅为295μW的情况下，实现了高达88%的MNIST图像识别准确率。这一性能的实现，得益于研究团队优化的碳纳米管制造工艺，获得了纯度高达99.9999%的半导体材料和超洁净表面，制造出具有高电流密度和均匀性的晶体管。

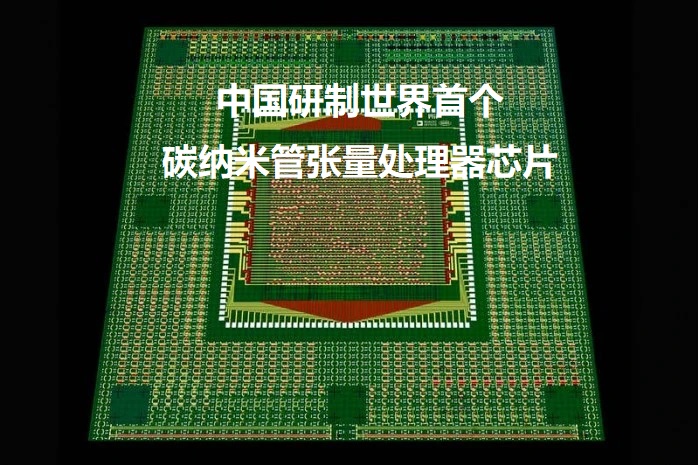

图：中国研制世界首个碳纳米管张量处理器芯片
工艺优化：实现高纯度与高性能
研究团队通过不断的技术创新，实现了碳纳米管的高纯度和高性能。模拟结果显示，采用180纳米工艺节点的8位碳纳米管TPU有望达到850 MHz的主频和每瓦1万亿次运算的能效水平。这一成果不仅标志着碳纳米管技术在芯片领域的重大进展，也预示着碳基电子学从器件研究推向系统演示的新阶段。
战略意义：满足人工智能时代的芯片需求
在全球范围内，随着人工智能技术的快速发展，对高性能、高能效芯片的需求日益增长。北京大学电子学院的这一突破，不仅提升了卷积神经网络的运算效率，而且实现了功耗极低的并行计算，有望满足人工智能时代对芯片的严苛要求。此外，碳基晶体管展现出比硅基CMOS晶体管更优的速度功耗综合优势，碳基张量处理器在180nm技术节点具有3倍性能优势，并有延续至先进技术节点的潜力。
科研合作：跨机构的协同创新
值得注意的是，这一成果是跨机构合作的典范。北京大学电子学院碳基电子学研究中心的司佳助理研究员为该论文的第一作者，彭练矛院士和张志勇教授为通讯作者，北京邮电大学张盼盼特聘研究员为共同第一作者。这一合作模式体现了科研领域协同创新的重要性，也是推动科技进步的关键因素。
结论与展望：碳纳米管技术的广阔前景
综上所述，中国科学家在碳纳米管张量处理器芯片领域的突破，不仅展示了中国在半导体技术领域的创新实力，也为全球半导体产业的发展提供了新的动力。随着技术的不断进步和市场需求的增长，碳纳米管技术有望在未来的芯片制造中发挥更加重要的作用，推动整个行业向更高性能、更高能效的方向发展。
